ADVA FSP 3000R7-1HU-R/PF, uchwyty

ADVA FSP 3000R7-1HU-R/PF + uchwyty

+ moduł ADVA 1063702200-03

+ moduł ADVA NCU-II ( 1063708412 )

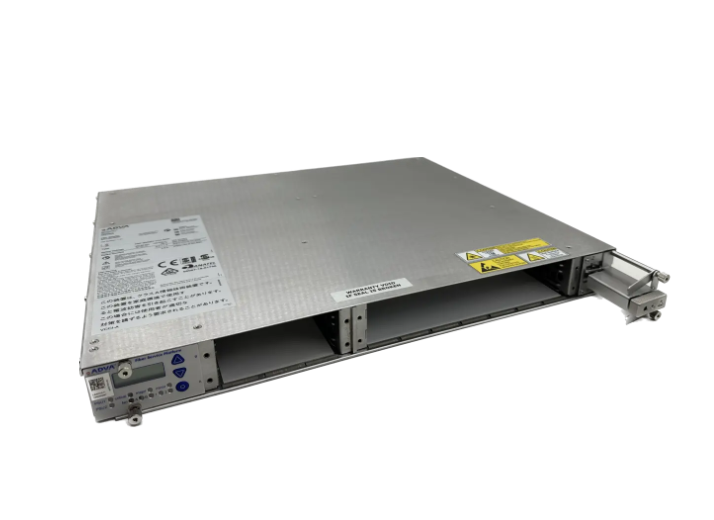

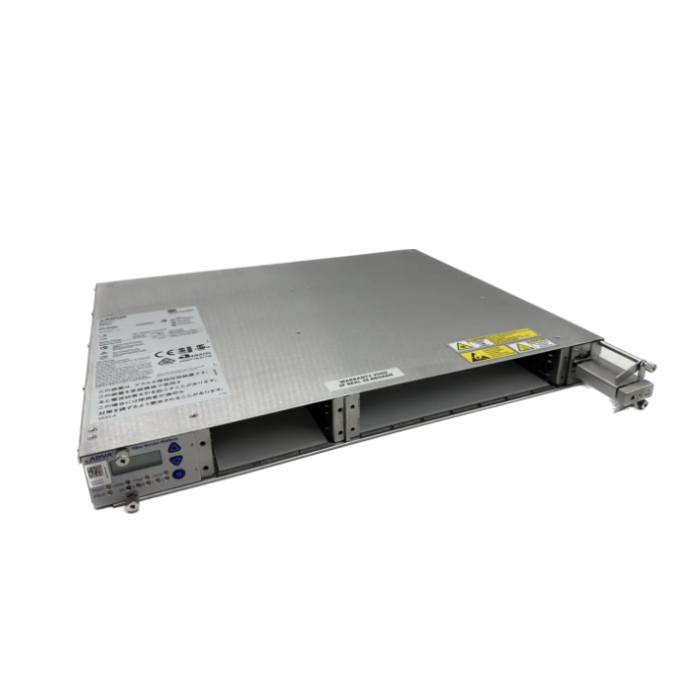

ADVA FSP 3000R7-1HU-R/PF to kompaktowy, rackowy moduł (1 U), stanowiący pustą obudowę (chassis) dla serii FSP 3000R7 firmy ADVA. Poniżej przestawiam szczegółowy opis techniczny tego urządzenia.

ADVA FSP 3000R7-1HU-R/PF – Specyfikacja techniczna i funkcje

1. Podstawowy opis

• Model: FSP 3000R7-1HU-R/PF
• Typ obudowy: Rack-mount 1U, zasilanie od tyłu (Rear Power Access)
• Obudowa przeznaczona do montażu w szafie rack, zapewniająca dostęp do komponentów z przodu i tylnego panelu.



2. Konstrukcja i chłodzenie

• Posiada wymienny moduł wentylatora (plug-in fan unit) oraz wymienny filtr powietrza (air intake filter) — gwarantujący efektywne chłodzenie i ochronę przed zanieczyszczeniami.
• Wymiana filtra powietrza zalecana co 90 dni, aby zapewnić długotrwałą, bezpieczną pracę urządzenia — zanieczyszczony filtr może prowadzić do przegrzewania i zwiększonego ryzyka pożaru.



3. Sloty i moduły

• Przód obudowy zawiera cztery poziome sloty:
  • 2 sloty half-height (np. dla modułów zarządzających – NCU/SCU),
  • 2 sloty full-height (dla modułów ruchu – transpondery, muxpondery itp.).
• Oznaczenie slotów A/B może być specyficzne, odmiennie niż w innych wersjach 1HU.



4. Przeznaczenie i zastosowanie

• Ten chassis umożliwia montaż różnych modułów serii FSP 3000R7, takich jak:
  • NCU (Network Element Control Unit) lub NCU-II,
  • SCU, SCU-S, SCU-II (shelf control units),
  • moduły optyczne do transmisji DWDM, CWDM, WDM-PON,
  • muxponders, transponders, ROADM itd.



5. Możliwości systemowe i technologia

• FSP 3000R7 to skalowalny system WDM, obsługujący protokoły takie jak SDH, SONET, OTN (G.709), Ethernet, Fibre Channel, ESCON, cyfrowy wideo.
• Obsługa do 120 zabezpieczonych (protected) lub 240 niezabezpieczonych (unprotected) połączeń optycznych, z prędkością do 100 Gb/s.
• Wsparcie dla technik ROADM (colorless, directionless, contentionless), umożliwiających programową rekonfigurację sieci i dynamiczne przydzielanie pasma.



6. Wydajność i korzyści operatora

• Konstrukcja modułowa i wysokiej gęstości pozwala na mały ślad sprzętowy i niskie zużycie energii — optymalizacja kosztu transmisji (cost-per-bit).
• ELastyczna integracja w różnych wsparciach sieciowych — od łączności między centrami danych (DCI), przez sieci regionalne i metropolitane.
• Modularność „pay-as-you-grow” pozwala na rozbudowę w miarę rosnących potrzeb.
