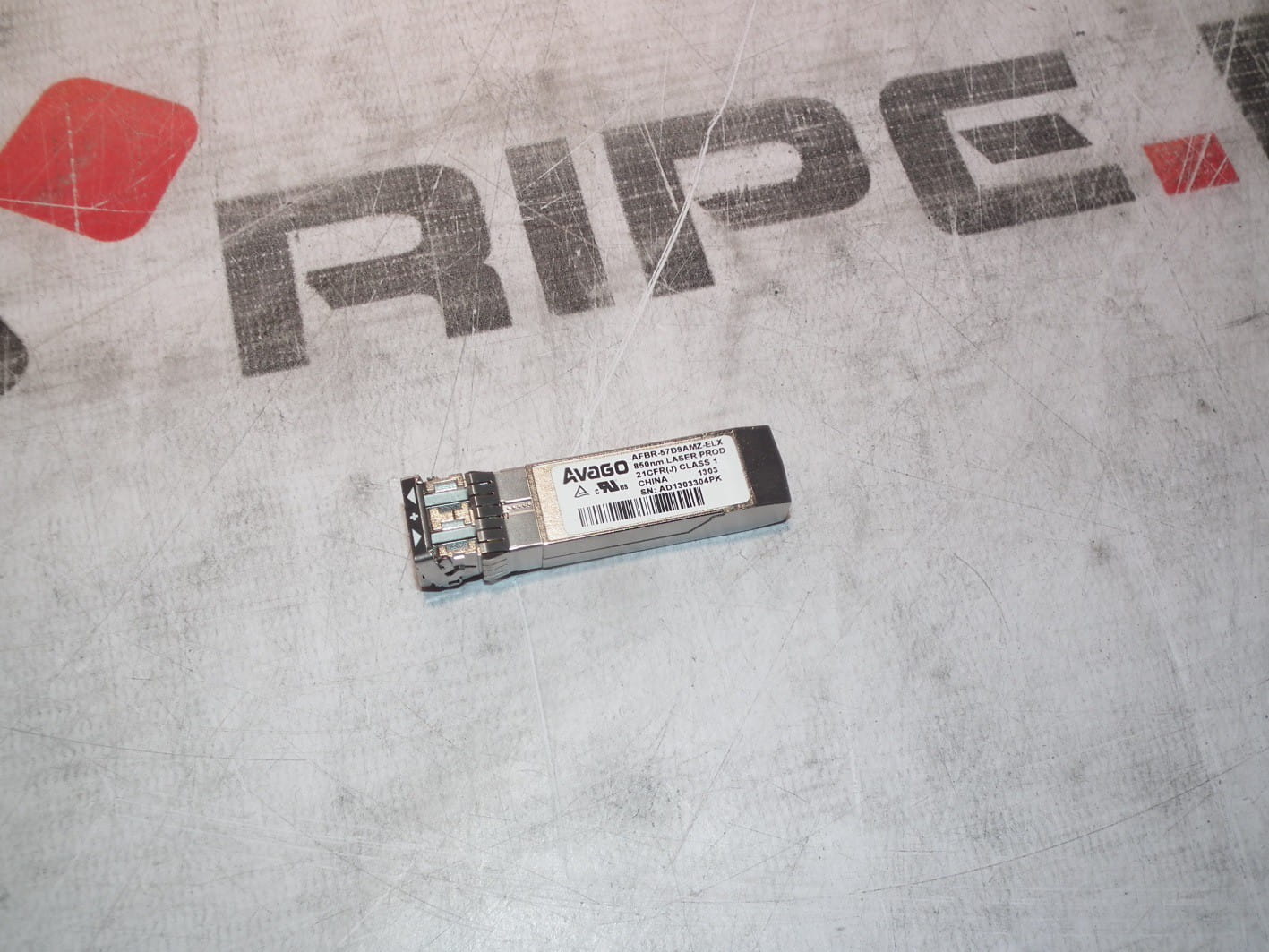

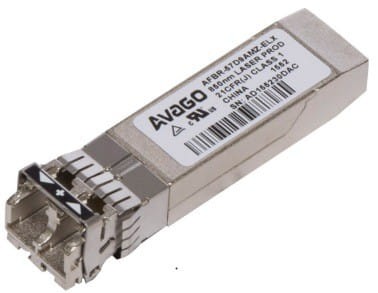

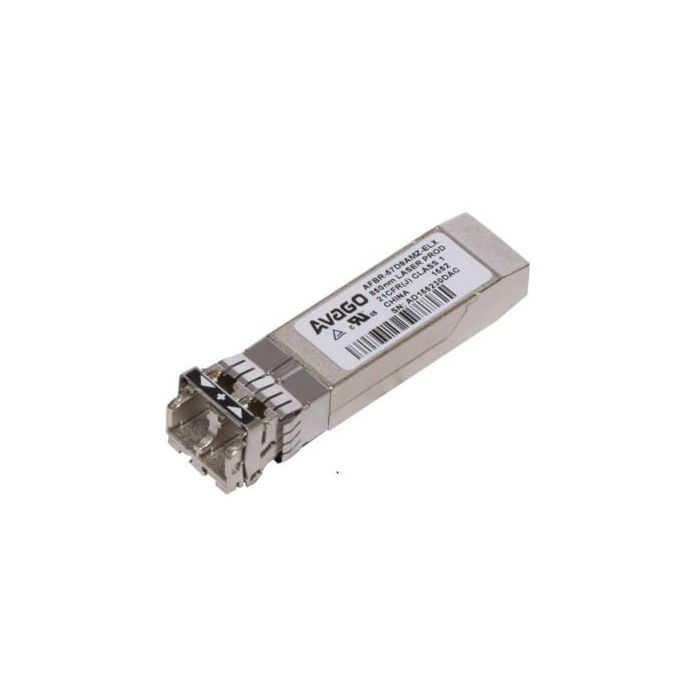

AVAGO AFBR-57D9AMZ-ELX FC 8Gbps

AVAGO AFBR-57D9AMZ-ELX FC 8Gbps SFP+ 850nm

Avago AFBR-57D9AMZ-ELX to wysokowydajny, hot-pluggable moduł transceiver optyczny w standardzie SFP+, zaprojektowany głównie do zastosowań w sieciach Fibre Channel o prędkości 8 Gb/s (8GFC). Dzięki wykorzystaniu lasera VCSEL o długości fali 850 nm i złącz LC duplex, zapewnia stabilne połączenie światłowodowe w środowiskach wielomodowych (MMF). Jest dedykowany do centrów danych, macierzy dyskowych i urządzeń SAN.

Kluczowe cechy techniczne

• Prędkość transmisji: obsługuje 8 Gb/s (a nawet wieloprędkościowo: 8.5 / 4.25 / 2.125 Gb/s) zgodnie z FC-PI-4 / FC-PI-2.

• Długość fali: 850 nm (VCSEL)

• Typ światłowodu: MMF (wielomodowy) z złączem LC duplex

• Zasięg połączenia: do ~300 m na OM3 i do 400 m na OM4.

• Zasilanie: 3,3 V.

• Pobór mocy: < 1 W.

• Temperatura pracy: zakres rozszerzony: od –10 °C do +85 °C (w wersji ELX)

• Monitorowanie diagnostyczne: obsługa funkcji DDM / DOM przez interfejs I²C (zgodnie z SFF-8472), co umożliwia monitorowanie takich parametrów jak temperatura, moc optyczna, napięcie, prąd lasera.

• Zgodność: RoHS.

Zalety i zastosowania

1. Wydajność SAN – Dzięki prędkości 8 Gb/s, nadaje się do szybkiego łączenia macierzy dyskowych, przełączników FC i serwerów w środowiskach Storage Area Network.

2. Skalowalność i kompatybilność – Zgodny z wieloma urządzeniami wspierającymi SFP+ — możliwość stosowania w różnych systemach bez potrzeby stosowania niestandardowych modułów.

3. Niskie zużycie energii – Pobór mocy poniżej 1 W sprawia, że moduł jest energooszczędny, co ma znaczenie w centrach danych z dużą liczbą transceiverów.

4. Monitorowanie stanu – Funkcja DDM pozwala na bieżące śledzenie parametrów pracy, co ułatwia diagnostykę i utrzymanie sieci.

5. Solidność i niezawodność – Obudowa typu SFP+ oraz konstrukcja hot-plug umożliwiają łatwą wymianę bez przerywania pracy systemu.

Ograniczenia / uwagi

• Moduł pracuje na wielomodowym światłowodzie (MMF) – nie nadaje się do długodystansowych połączeń jednomodowych.

• Zasięg jest zależny od typu światłowodu: dla OM3 jest mniejszy niż dla OM4 — trzeba dobrać odpowiedni kabel.

• Wymaga urządzenia z portem SFP+ wspierającym 8G Fibre Channel (lub zgodnym z danym standardem).

• Dokładne parametry (np. czujniki DDM) wymagają skomunikowania się z modułem przez interfejs I²C – konieczne wsparcie oprogramowania sprzętowego hosta.
