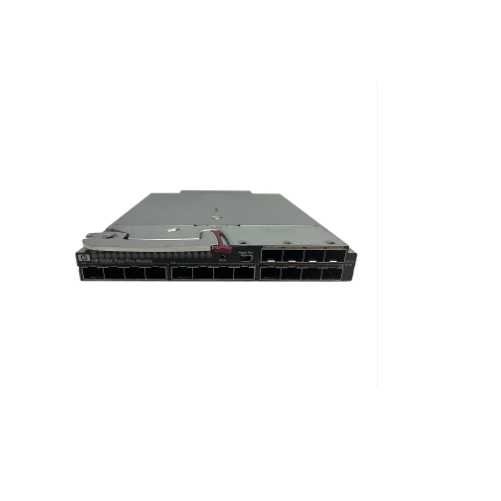

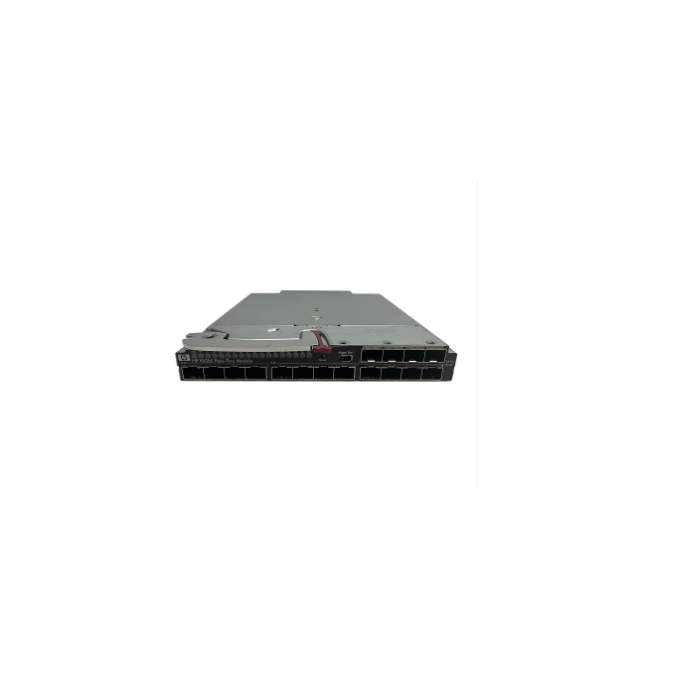

HP 10GbE Ethernet Pass-Thru Module 538113-B21 HSTNS-BC4-N

HP 10GbE Ethernet Pass-Thru Module 538113-B21 HSTNS-BC4-N

HP 538113-B21 HSTNS-BC4-N to moduł sieciowy 10GbE Ethernet Pass-Thru przeznaczony do obudów serwerowych HP BladeSystem c-Class, w szczególności c3000 oraz c7000. Moduł zapewnia bezpośrednie przekazywanie połączeń sieciowych pomiędzy serwerami blade a zewnętrznymi przełącznikami Ethernet, bez funkcji przełączania ruchu wewnątrz modułu. HPE oficjalnie identyfikuje 538113-B21 jako „HP 10GbE Ethernet Pass-Thru Module for c-Class BladeSystem”.

Najważniejsze cechy

• Producent: HP / HPE
• Model: HSTNS-BC4-N
• P/N: 538113-B21
• Typ: 10GbE Ethernet Pass-Thru Module
• Przeznaczenie: HP BladeSystem c-Class
• Kompatybilne obudowy: c3000 / c7000
• Technologia: 10 Gigabit Ethernet
• Porty zewnętrzne: 16 × SFP+ 10GbE
• Konstrukcja: Pass-Thru
• Brak funkcji switchingu
• Bezpośrednie mapowanie portów serwerów blade na porty zewnętrzne
• Zarządzanie modułem poprzez Onboard Administrator
• Przeznaczenie: Data Center / Server / BladeSystem

Zasada działania Pass-Thru

W przeciwieństwie do klasycznego przełącznika Ethernet moduł Pass-Thru nie wykonuje przełączania ramek. Jego zadaniem jest bezpośrednie przekazanie połączenia sieciowego z serwera blade do odpowiedniego portu zewnętrznego.

Schemat połączenia wygląda w uproszczeniu:

Serwer Blade → HP 10GbE Pass-Thru → SFP+ → zewnętrzny switch Ethernet

Takie rozwiązanie pozwala wykorzystać istniejące przełączniki sieciowe, np. Cisco, HPE, Juniper czy inne urządzenia wyposażone w porty 10Gb SFP+.

16 portów 10GbE SFP+

Moduł oferuje 16 zewnętrznych portów 10GbE, przeznaczonych do instalacji odpowiednich modułów optycznych lub kabli SFP+. Dzięki temu może zapewnić dużą przepustowość sieciową dla środowiska blade.

W zależności od zastosowanych transceiverów możliwe jest wykorzystanie połączeń światłowodowych lub odpowiednich rozwiązań SFP+ typu DAC/AOC, o ile są kompatybilne z modułem i urządzeniem po drugiej stronie.

Zastosowanie w BladeSystem c-Class

538113-B21 jest elementem infrastruktury HP BladeSystem c-Class i jest oficjalnie wymieniany przez HPE jako moduł interconnect dla tej platformy. Jest obsługiwany w środowisku c3000 oraz c7000.

Moduł może być stosowany m.in. do:

• serwerów HP BladeSystem,
• obudów HP c7000,
• obudów HP c3000,
• infrastruktury 10GbE,
• centrów danych,
• środowisk wirtualizacyjnych,
• połączeń serwerów blade z zewnętrznymi switchami,
• rozwiązań wymagających niskich opóźnień i prostego połączenia warstwy fizycznej.

Zewnętrzne przełączniki

Jedną z głównych zalet Pass-Thru jest możliwość wykorzystania zewnętrznego switcha Ethernet zamiast dedykowanego przełącznika wewnątrz obudowy blade.

Daje to administratorowi większą swobodę w wyborze infrastruktury sieciowej i pozwala zachować istniejącą architekturę sieci.

Kompatybilność

HP 538113-B21 jest przeznaczony do:

HP BladeSystem c-Class

• c3000
• c7000

HPE wymienia ten moduł w dokumentacji dotyczącej interconnectów Ethernet dla obudów c-Class.

Ważne: nie jest to standardowa karta sieciowa PCIe. Moduł montuje się w interconnect bay obudowy BladeSystem i jego działanie zależy od konfiguracji serwerów blade oraz ich kart/mezzanine/FlexibleLOM.

Podsumowanie

HP HSTNS-BC4-N / 538113-B21 to profesjonalny moduł 10GbE Ethernet Pass-Thru dla platformy HP BladeSystem c-Class. Oferuje 16 portów SFP+ 10GbE i umożliwia bezpośrednie połączenie serwerów blade z zewnętrzną infrastrukturą sieciową

BRAK WKŁADEK SFP
