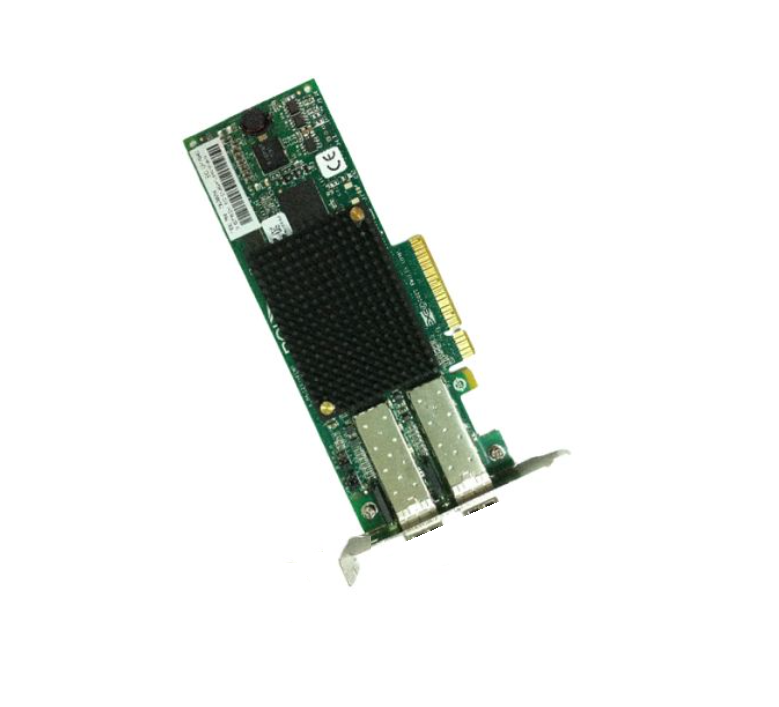

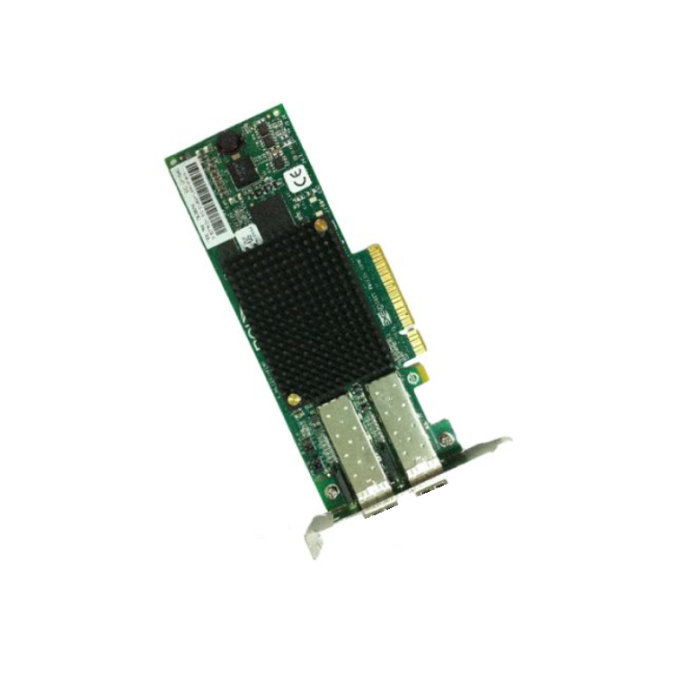

KARTA IBM 02JD564 - PCIe3 16 Gb 2-port NISKI PROFIL

KARTA IBM 02JD564 - PCIe3 16 Gb 2-port NISKI PROFIL

IBM 02JD564 (również znany jako FC EN2A / EN2B) to wysokowydajna karta HBA (Host Bus Adapter) Fibre Channel, przeznaczona do środowisk serwerowych. Adapter oferuje dwa porty 16 Gb/s, wspiera topologię fabric i point-to-point, a dzięki interfejsowi PCI Express 3.0 ×8 zapewnia dużą przepustowość i niskie opóźnienia.

Najważniejsze cechy

• Interfejs hosta: PCI Express 3.0 ×8

• Liczba portów: 2 × Fibre Channel (16 Gb)

• Negocjacja prędkości: automatyczne dopasowanie do 4 / 8 / 16 Gb/s

• Topologie FC: fabric (np. przełącznik) i point-to-point (16 Gb)

• Zabezpieczenia danych: CRC, ochrona ścieżek pamięci (ECC)

• Wirtualizacja: obsługa NPIV (N_Port ID Virtualization) oraz Virtual Fabric (VF)

• Interfejs diagnostyczny: wbudowany mechanizm diagnostyki – możliwość monitorowania statusu portów i błędów

• Loginy: duża liczba równoczesnych logowań FC (do 8192)

• Bufory: obsługa dużej liczby kredytów bufor-bufer (BB credits) – co wpływa na wydajność FC

• Zasilanie: 3,3 V oraz 12 V

• Profil obudowy: krótka karta typu low-profile / MD2 (zgodnie z wersją)

• Zgodność z kablami światłowodowymi: zalecane multimodowe włókna (np. OM3, OM4) z krótkofalowymi (shortwave) laserami

• Zgodność FC: wspiera klasy 4, 8 i 16 Gbps Fibre Channel

Zalety

1. Wysoka przepustowość — dwa porty 16 Gb umożliwiają szybki transfer danych w środowiskach SAN.

2. Skalowalność i elastyczność — automatyczne negocjowanie prędkości FC pozwala na współpracę ze starszymi przełącznikami.

3. Wirtualizacja — dzięki NPIV można przypisać wiele identyfikatorów do jednego portu, co jest użyteczne w środowiskach wirtualnych.

4. Niezawodność — ECC w pamięci na karcie i zabezpieczenia CRC minimalizują ryzyko błędów i uszkodzeń danych.

5. Low-profile — możliwość montażu w gęsto upakowanych obudowach serwerowych.

Zastosowania

• Połączenia serwer → macierz dyskowa w centrach danych (SAN)

• Środowiska wysokiej dostępności, wymagające redundancji łączy

• Wirtualizacja (np. VIOS, VMware, PowerVM) – dzięki NPIV

• Backup i replikacje danych między systemami FC

NISKI PROFIL, BRAK WKŁADEK SFP
