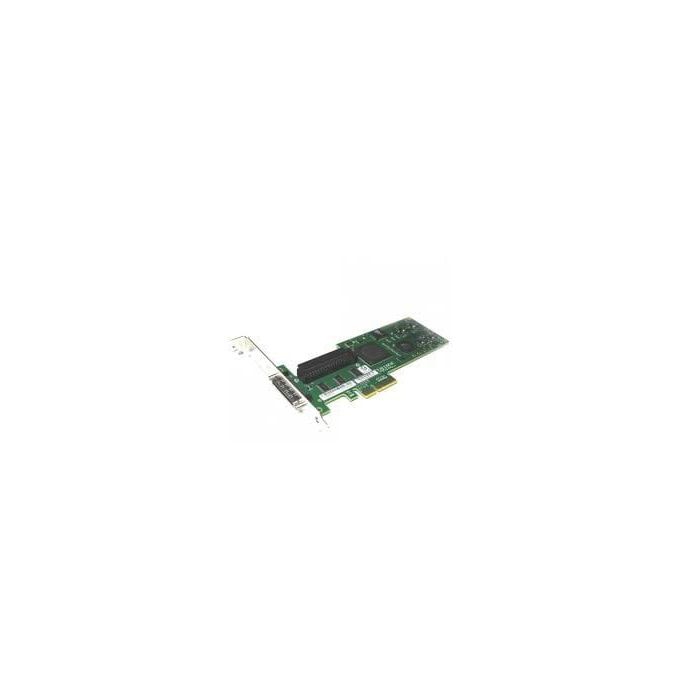

Karta HBA Ultra320 SCSI LSI20320IE PCIe x4 L3-00147-02C

Karta HBA Ultra320 SCSI LSI20320IE PCIe x4 L3-00147-02C

Wysoki profil

LSI20320IE to profesjonalna karta typu HBA (Host Bus Adapter) przeznaczona do podłączania urządzeń magazynujących i peryferyjnych wyposażonych w interfejs Ultra320 SCSI do komputerów i serwerów posiadających magistralę PCI Express x4. Karta wykorzystuje kontroler LSI53C1020A i obsługuje zarówno urządzenia LVD, jak i starsze urządzenia Single-Ended (SE).

Model LSI20320IE oferuje pojedynczy kanał Ultra320 SCSI oraz przepustowość magistrali SCSI do 320 MB/s. Konstrukcja w formacie MD2 Low Profile oraz możliwość zastosowania pełnowymiarowego uchwytu sprawiają, że karta nadaje się zarówno do serwerów rack, jak i komputerów wyposażonych w odpowiednie gniazdo PCIe.

Najważniejsze cechy

• Producent: LSI Logic
• Model: LSI20320IE
• Typ urządzenia: HBA / Host Bus Adapter
• Interfejs hosta: PCI Express x4
• Standard PCI Express: 1.0a
• Interfejs urządzeń: Ultra320 SCSI
• Przepustowość SCSI: do 320 MB/s
• Obsługa LVD (Low Voltage Differential) oraz Single-Ended (SE)
• Kontroler: LSI53C1020A
• Jeden kanał SCSI
• Obsługa do 15 urządzeń fizycznych
• Złącze wewnętrzne: 68-pin HD
• Złącze zewnętrzne: 68-pin VHDCI
• Obsługa terminacji LVD/SE
• Format karty MD2 Low Profile
• Dostępny uchwyt Full Height oraz opcjonalny Low Profile
• Pobór mocy: około 10 W bez dostarczania zasilania terminacji.

Specyfikacja techniczna

• Producent: LSI Logic
• Model: LSI20320IE
• Typ: Ultra320 SCSI HBA
• Magistrala: PCI Express x4
• Wersja PCIe: 1.0a
• Tryb PCI: Bus Master DMA
• Prędkość transmisji SCSI: do 320 MB/s
• Kanały SCSI: 1
• Kontroler: LSI53C1020A
• Standard SCSI: Wide Ultra320
• Tryby SCSI: LVD / SE
• Złącze wewnętrzne: 68-pin HD
• Złącze zewnętrzne: 68-pin VHDCI
• Maksymalna liczba urządzeń: 15
• Pamięć Flash: 512 kB × 8
• Format: 6,6 × 2,53 cala (ok. 167,6 × 64,3 mm)
• Typ karty: MD2 Low Profile
• Zasilanie PCIe: +12 V ±10%
• Pobór mocy: 10 W bez zasilania terminacji
• Temperatura pracy: 0–55°C.

Numery części i oznaczenia

• Model: LSI20320IE
• Manufacturer Part Number: L3-00147-02C
• LSI Ordering P/N: LSI00154
• Dell P/N spotykany dla tej wersji: 0NU947
• Typ: Ultra320 SCSI PCI Express HBA
• Interfejs: PCIe x4
• Kontroler: LSI53C1020A

Numer L3-00147-02C jest identyfikowany jako wariant karty LSI20320IE, natomiast dokumentacja producenta podaje dla LSI20320IE numer zamówieniowy LSI00154.

Kompatybilność

Karta przeznaczona jest do komputerów i serwerów wyposażonych w wolne gniazdo PCI Express x4 oraz wymagających obsługi urządzeń Ultra320 SCSI.

Może współpracować m.in. z:

• dyskami Ultra320 SCSI,
• macierzami i obudowami SCSI,
• napędami taśmowymi,
• urządzeniami backupowymi,
• starszymi urządzeniami magazynującymi wykorzystującymi SCSI,
• urządzeniami LVD oraz kompatybilnymi urządzeniami SE.

Dokumentacja LSI wskazuje obsługę systemów takich jak Windows, Linux, Solaris, NetWare oraz Unix, przy czym rzeczywista kompatybilność zależy od wersji systemu i dostępności odpowiednich sterowników.

Zastosowanie

LSI20320IE jest przeznaczona do rozbudowy serwerów i komputerów o obsługę urządzeń Ultra320 SCSI. Sprawdzi się szczególnie w środowiskach wymagających podłączenia starszych macierzy, dysków, napędów taśmowych oraz specjalistycznych urządzeń SCSI do systemu wyposażonego w nowocześniejszą magistralę PCI Express.

Karta jest dobrym rozwiązaniem do serwerów rack 1U/2U, systemów archiwizacyjnych, infrastruktury backupowej oraz modernizacji starszych systemów, w których konieczne jest zachowanie kompatybilności z urządzeniami Ultra320 SCSI.
