Karta ORACLE QLE8362-ORL Dual Port 10G/16G SFP+ PN: 7023303

Karta ORACLE QLE8362-ORL Dual Port 10G/16G SFP+  PN: 7023303

NISKI PROFIL

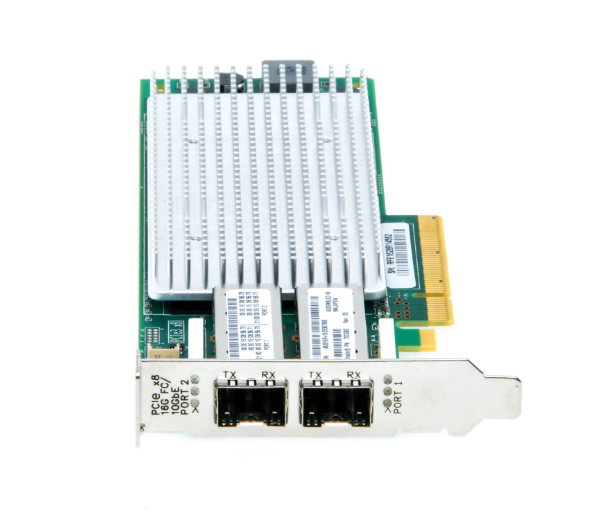

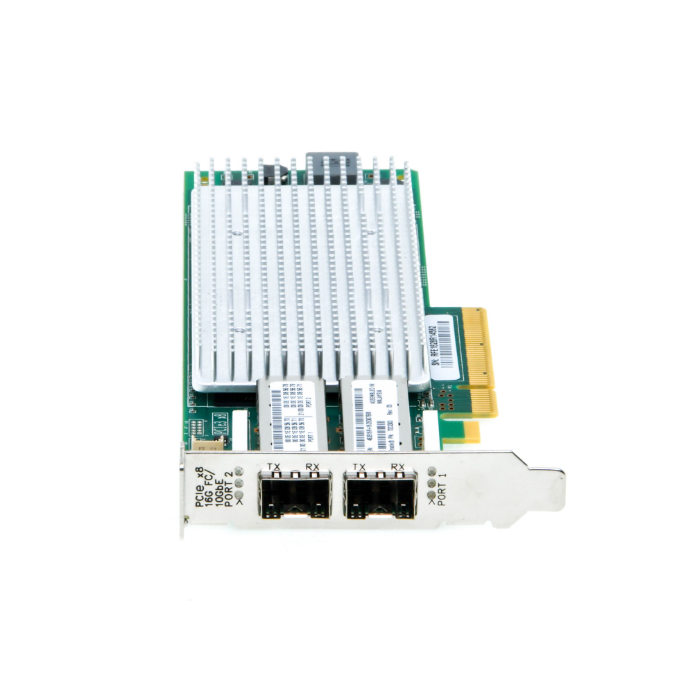

Oracle QLE8362-ORL / PN 7023303 to profesjonalny, dw portowy adapter Universal Host Bus Adapter (HBA) firmy Oracle/QLogic, przeznaczony do zastosowań serwerowych i środowisk centrów danych.

Karta wyposażona jest w 2 porty SFP+ i obsługuje zarówno Fibre Channel do 16 Gb/s, jak i 10 Gb Ethernet FCoE (Fibre Channel over Ethernet). Dzięki konstrukcji typu Converged Network Adapter może być wykorzystywana zarówno do komunikacji z infrastrukturą SAN, jak i w środowiskach wykorzystujących FCoE.

Model QLE8362 jest oficjalnie identyfikowany przez Oracle jako 2-portowy 16Gb Fibre Channel HBA, natomiast dokumentacja Oracle dla uniwersalnego HBA potwierdza również obsługę trybu 10GbE FCoE.

Najważniejsze cechy

• Producent: Oracle / QLogic
• Model: QLE8362-ORL
• Oracle P/N: 7023303
• Typ: Universal / Converged Host Bus Adapter
• Liczba portów: 2 × SFP+
• Fibre Channel: do 16 Gb/s
• FCoE: 10 Gb/s
• Interfejs hosta: PCI Express x8
• PCIe: Gen2 x8 / Gen3 x4, złącze mechaniczne x8
• Form factor: Low Profile
• Transmisja FC: 16/8/4 Gb/s z automatyczną negocjacją
• Topologie FC: switched fabric (N_Port) oraz point-to-point
• Obsługa FCoE: sprzętowy offload
• Boot: możliwość bootowania z Fibre Channel oraz Fibre Channel over Ethernet
• Hot-Plug / Hot-Swap: obsługiwane
• Maksymalny pobór mocy: około 24 W

Porty i zastosowanie

Karta posiada dwa niezależne porty SFP+, które mogą być wykorzystywane do połączeń z infrastrukturą Fibre Channel SAN.

W zależności od zastosowanego transceivera karta może pracować jako:

• 16 Gb Fibre Channel – połączenie z przełącznikami SAN lub macierzami,
• 10 Gb FCoE – transmisja Fibre Channel przez sieć Ethernet,
• Fibre Channel 8 Gb / 4 Gb z automatyczną negocjacją prędkości.

Oracle wskazuje dla tego adaptera odpowiednie moduły SFP+ 10 GbE oraz 16 Gb FC, przy czym typ zastosowanego transceivera determinuje tryb pracy karty.

Zastosowanie

Oracle QLE8362-ORL jest przeznaczony przede wszystkim do:

• serwerów i systemów Oracle,
• infrastruktury SAN,
• macierzy Fibre Channel,
• środowisk wirtualizacyjnych,
• centrów danych,
• połączeń Fibre Channel 16 Gb/s,
• infrastruktury FCoE 10 Gb/s,
• zastosowań wymagających dwóch niezależnych połączeń do sieci storage.

Oracle wymienia PN 7023303 jako 2-portowy adapter 16Gb FC dla swoich systemów, m.in. w konfiguracjach ZFS Storage Appliance.

Kompatybilność

Karta przeznaczona jest przede wszystkim do kompatybilnych serwerów i platform Oracle wyposażonych w odpowiednie gniazdo PCI Express oraz obsługę tego adaptera.

QLE8362-ORL jest kartą Low Profile PCIe x8 i może być stosowana w kompatybilnych platformach serwerowych obsługujących Oracle/QLogic Universal HBA. Przed zakupem warto sprawdzić zgodność numeru części 7023303 oraz dostępność odpowiednich sterowników i transceiverów z konkretnym modelem serwera.

Karta wykorzystuje moduły SFP+, których rodzaj należy dobrać do wybranego trybu pracy.

Dla rodziny Oracle QLE8362 dokumentacja wskazuje m.in.:

• 10 GbE FCoE Shortwave SFP+ – PN 7023316,
• 16 Gb FC Shortwave SFP+ – PN 7023324,
• 16 Gb FC Longwave SFP+ – PN 7023064.

Oracle wskazuje również, że odpowiednie transceivery są dobierane parami do tej karty.

Numery części i oznaczenia

• Oracle P/N: 7023303
• QLogic Model: QLE8362-ORL
• QLogic/Oracle: QLE8362
• Oracle Option: 7101674
• Typ: Universal HBA / Converged Network Adapter
• Interfejs: PCI Express x8
• Porty: 2 × SFP+
• Technologie: 16Gb Fibre Channel / 10Gb FCoE

Podsumowanie

Oracle QLE8362-ORL 7023303 to profesjonalny, dw portowy adapter PCIe Universal HBA przeznaczony do infrastruktury storage i centrów danych. Oferuje dwa porty SFP+ oraz obsługę 16 Gb Fibre Channel i 10 Gb FCoE, zapewniając elastyczność w budowie środowisk SAN i konwergentnej infrastruktury sieciowej.

Karta w szczególności sprawdzi się w środowiskach Oracle, gdzie wymagane są wysokowydajne połączenia Fibre Channel lub FCoE oraz możliwość wykorzystania dwóch niezależnych portów.

brak wkładek SFP
