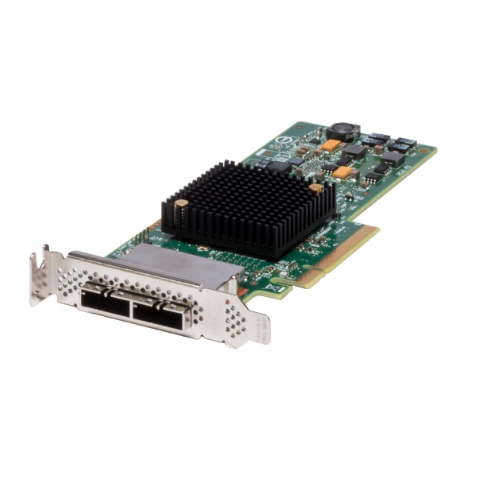

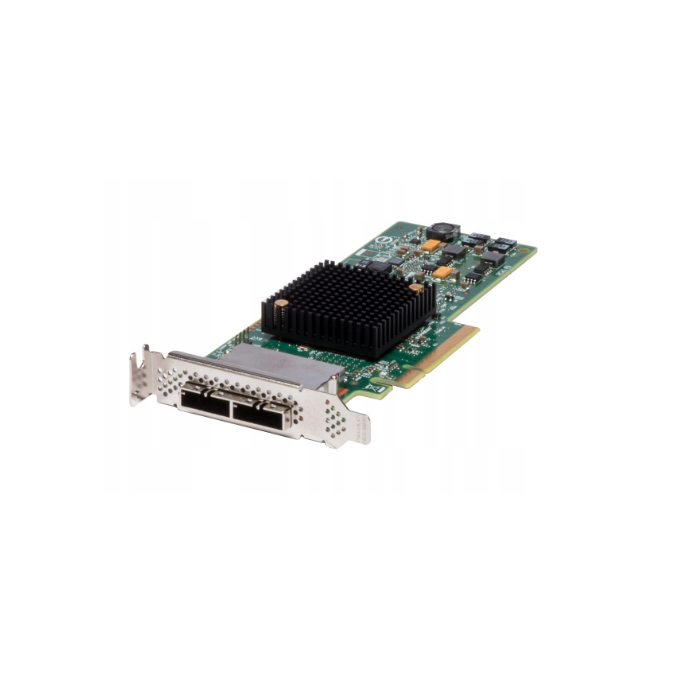

Kontroler LSI SAS9207-8E SAS HBA niski

LSI SAS 9207-8e to profesjonalny kontroler typu HBA (Host Bus Adapter) przeznaczony do obsługi zewnętrznych urządzeń pamięci masowej. Karta umożliwia podłączenie serwera lub stacji roboczej do zewnętrznych obudów JBOD, macierzy RAID, półek dyskowych oraz napędów SAS/SATA. Bazuje na układzie LSI SAS2308 i wykorzystuje magistralę PCI Express 3.0 x8.

Najważniejsze cechy

• Producent: LSI
• Model: SAS 9207-8e
• Typ: HBA / kontroler SAS
• Kontroler: LSI SAS2308
• Interfejs hosta: PCI Express 3.0 x8
• Przepustowość SAS: 6 Gb/s na linię
• Liczba linii SAS: 8
• Liczba urządzeń: do 1024 urządzeń SAS/SATA
• Złącza zewnętrzne: 2 × Mini-SAS SFF-8088
• Konfiguracja złączy: 2 × x4
• Obsługa: SAS oraz SATA
• Obsługiwane prędkości: 1,5 / 3 / 6 Gb/s
• Format: Low Profile
• W zestawie fabrycznie stosowane są również wsporniki Full Height / Low Profile
• Przeznaczenie: serwery, JBOD, macierze, storage, backup
• Obsługa: HDD, SSD oraz napędów taśmowych

8 portów SAS 6Gb/s

LSI SAS 9207-8e zapewnia 8 kanałów SAS 6 Gb/s, realizowanych poprzez dwa zewnętrzne złącza Mini-SAS SFF-8088. Każde złącze obsługuje po cztery linie SAS.

Dzięki temu karta może służyć do podłączenia zewnętrznej półki dyskowej, obudowy JBOD lub kompatybilnej macierzy bez konieczności instalowania dodatkowego kontrolera w obudowie storage.

Sas + sata

Kontroler obsługuje zarówno urządzenia SAS, jak i SATA, pracujące z prędkościami do 6 Gb/s. Pozwala to na wykorzystanie go z różnego rodzaju nośnikami:

• dyskami HDD SAS,
• dyskami HDD SATA,
• dyskami SSD SAS,
• dyskami SSD SATA,
• napędami taśmowymi kompatybilnymi z interfejsem SAS.

Idealny do JBOD i serwerów

SAS 9207-8e został zaprojektowany przede wszystkim do obsługi zewnętrznych systemów pamięci masowej. Jest bardzo dobrym rozwiązaniem do rozbudowy serwera o dodatkową przestrzeń dyskową poprzez zewnętrzną obudowę JBOD.

Może być wykorzystywany między innymi do:

• serwerów plików,
• systemów NAS,
• zewnętrznych obudów JBOD,
• macierzy dyskowych,
• systemów backupu,
• serwerów wirtualizacyjnych,
• rozbudowy przestrzeni dyskowej,
• obsługi dużej liczby dysków HDD/SSD,
• podłączania zewnętrznych napędów taśmowych.

PCI Express 3.0 x8

Karta wykorzystuje PCIe 3.0 x8, zapewniając wysoką przepustowość pomiędzy kontrolerem a serwerem. Konstrukcja jest zgodna z pełną, dwukierunkową pracą magistrali PCIe i została przygotowana z myślą o serwerach oraz stacjach roboczych.

Ważna informacja – HBA, nie typowy RAID

LSI SAS 9207-8e jest kontrolerem HBA, a nie klasycznym sprzętowym kontrolerem RAID z pamięcią cache i modułem FBWC.

Jego głównym zadaniem jest zapewnienie bezpośredniej komunikacji systemu operacyjnego z podłączonymi urządzeniami SAS/SATA. Dzięki temu doskonale nadaje się do konfiguracji JBOD, ZFS, TrueNAS, Unraid oraz innych rozwiązań wykorzystujących bezpośredni dostęp do dysków.

Złącza SFF-8088

Kontroler posiada:

2 × Mini-SAS SFF-8088

Do podłączenia zewnętrznej obudowy wymagane są odpowiednie przewody Mini-SAS, np. SFF-8088 ↔ SFF-8088 lub odpowiedni kabel przeznaczony do konkretnego backplane'u.

Podsumowanie

LSI SAS 9207-8e to sprawdzony kontroler HBA SAS 6 Gb/s wyposażony w 8 linii SAS, dwa zewnętrzne złącza SFF-8088 oraz interfejs PCIe 3.0 x8. Obsługuje zarówno urządzenia SAS, jak i SATA, dzięki czemu pozwala na łatwą rozbudowę serwera o zewnętrzne macierze i obudowy JBOD.
