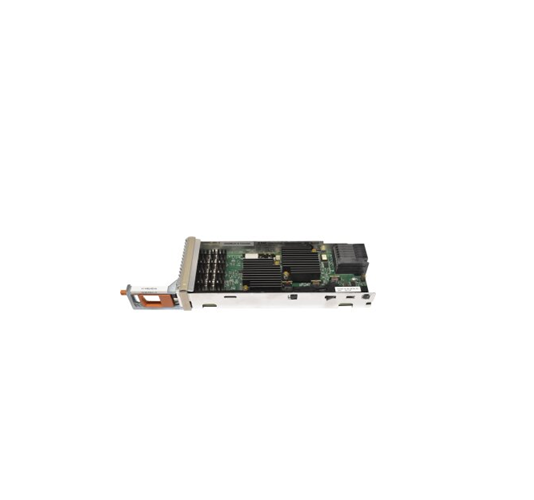

Moduł I/O EMC VNX2 4-Port 16Gb Fibre Channel (303-220-300D-00)

Moduł I/O EMC VNX2 4-Port 16Gb Fibre Channel (303-220-300D-00) Bez SFP+

Oryginalna karta rozszerzeń sieci SAN (V1 SLIC) do macierzy z rodziny EMC VNX2

• Producent: EMC (obecnie Dell EMC)

• Part Number (PN): 303-220-300D-00 (w pełni zgodny z oznaczeniami 303-220-300D, 303-220-300)

• Typ modułu: V1 SLIC (Small Local I/O Card) – moduł instalowany wewnątrz kontrolerów macierzy (Storage Processor - SP).

• Liczba i typ portów: 4 gniazda na wkładki SFP+ (dedykowane dla interfejsu Fibre Channel).

• Maksymalna przepustowość: 16 Gb/s na każdym porcie. Sprzęt obsługuje automatyczną negocjację wsteczną, co pozwala na bezproblemową współpracę ze starszymi przełącznikami i kartami HBA pracującymi z prędkością 8 Gb/s lub 4 Gb/s.

• Stan techniczny: Używany, w 100% sprawny, zdemontowany z profesjonalnej serwerowni.

• Uwaga do zestawu (Brak SFP+): Przedmiotem sprzedaży jest sam moduł I/O. Zestaw nie zawiera wkładek optycznych. Przed uruchomieniem nabywca musi we własnym zakresie obsadzić gniazda kompatybilnymi wkładkami SFP+ 16Gb FC.

Kompatybilność z urządzeniami

Ten konkretny moduł (architektura V1 SLIC) został zaprojektowany i zaprogramowany specjalnie pod kątem drugiej generacji macierzy blokowych i zunifikowanych firmy EMC. Jest to kluczowa informacja, ponieważ systemy te posiadają ścisłe listy wspieranego sprzętu (tzw. whitelisty).

Moduł JEST w 100% kompatybilny z macierzami z rodziny EMC VNX2:

• VNX5200

• VNX5400

• VNX5600 (Z tego modelu karta została oryginalnie wymontowana)

• VNX5800

• VNX7600

• VNX8000

Moduł NIE JEST kompatybilny z:

• Nowszymi macierzami z rodziny Dell EMC Unity oraz Unity XT (korzystają one z nowszej architektury V3 SLIC o innym układzie złącz i logice).

• Pierwszą generacją macierzy VNX (np. VNX5100, VNX5300, VNX5500), które standardowo korzystały z modułów 8Gb FC.

• Starszymi systemami z serii CX4.

Profil techniczny: Rozbudowa środowiska VNX2

Rodzina macierzy VNX2 nadal stanowi fundament wielu serwerowni na całym świecie. Rozbudowa kontrolerów o czteroportowy moduł 16Gb Fibre Channel to optymalna metoda na podniesienie wydajności komunikacyjnej i wydłużenie cyklu życia urządzenia.

Kluczowe zalety tego rozwiązania:

1. Podwojenie przepustowości: Wiele środowisk VNX2 opiera się na starszych, 8-gigabitowych połączeniach FC. Wprowadzenie modułu 16Gb pozwala zaspokoić rosnące potrzeby na IOPS ze strony zaawansowanych klastrów wirtualizacyjnych (VMware ESXi, Microsoft Hyper-V) oraz krytycznych baz danych.

2. Pełna redundancja i obsługa MPIO: Posiadanie czterech interfejsów sprzętowych na jednym module daje możliwość zbudowania w pełni redundantnej architektury. Macierz można podłączyć do dwóch odrębnych przełączników (Fabric A i Fabric B), zabezpieczając środowisko produkcyjne przed awarią ścieżki sieciowej.

3. Prawidłowa topologia instalacji: Należy pamiętać, że architektura macierzy VNX2 wymaga symetryczności. Aby system działał prawidłowo i oferował pełną redundancję z przełączaniem awaryjnym (failover), środowisko musi zostać wyposażone w dwa identyczne moduły rozszerzeń - po jednym w kontrolerze SP-A oraz SP-B.
