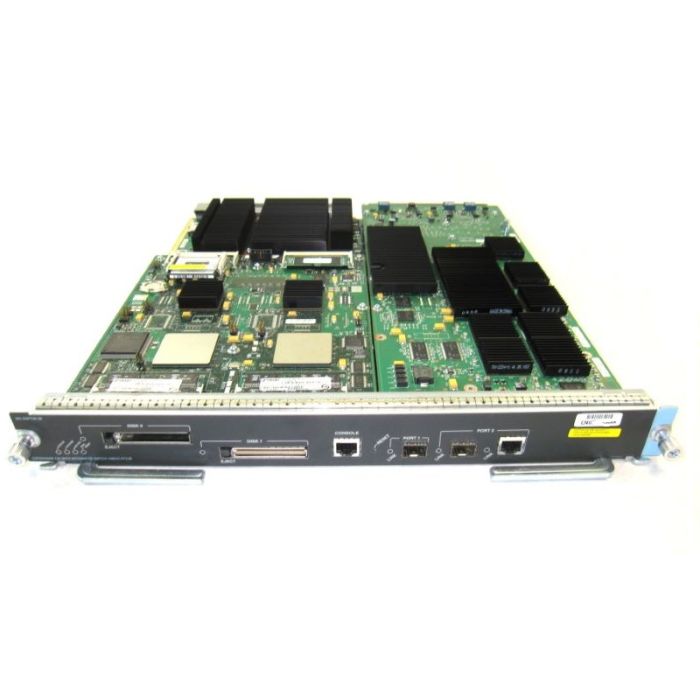

Moduł WS-SUP720-3B Cisco Catalyst 6500/7600 512mb

Moduł WS-SUP720-3B
dla Cisco Catalyst 6500/7600
1 xkarta CompastFlash 512mb

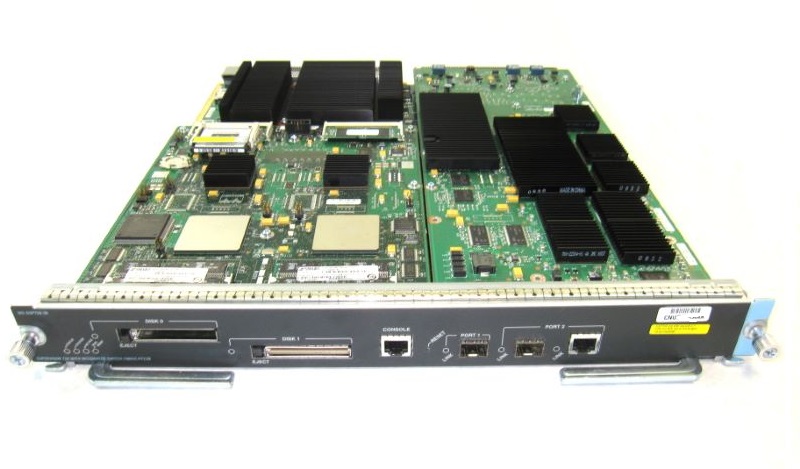

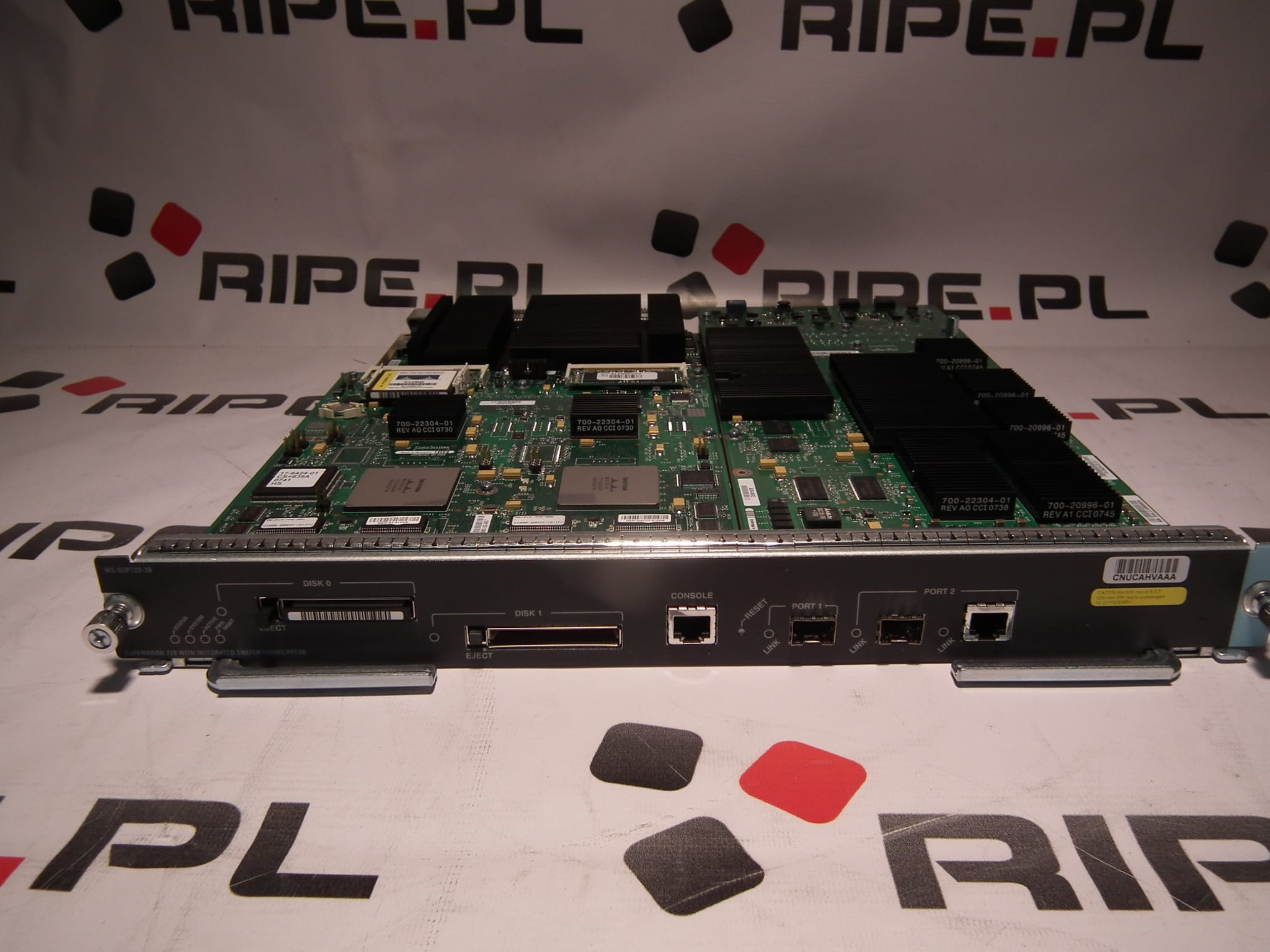

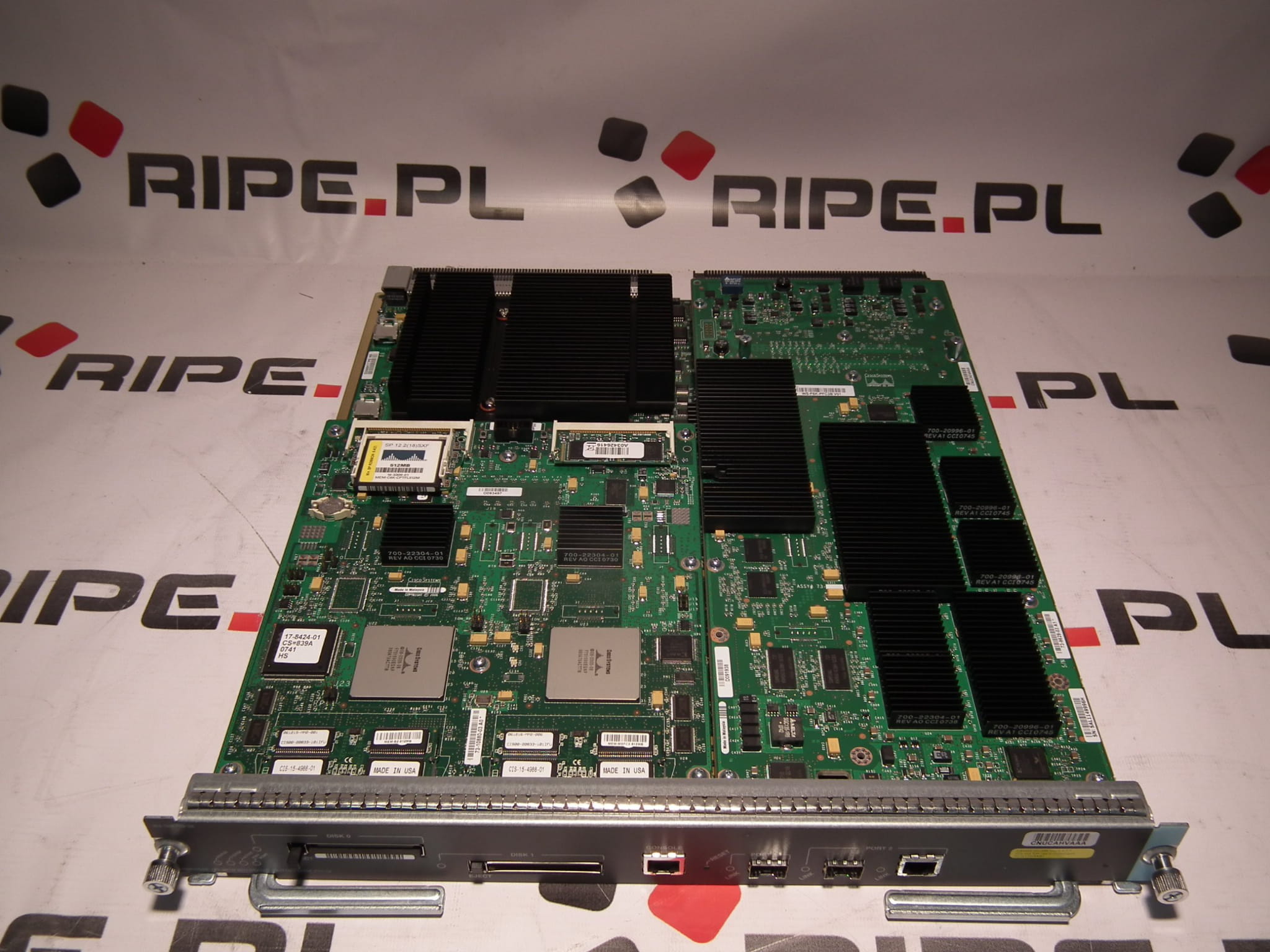

(zdj poglądowe)

WS-SUP720-3B:

• To moduł Supervisor Engine 720 dla przełączników Cisco Catalyst (serii 6500 / 7600).

• Integruje silnik routingu (MSFC3) oraz engine polityk (PFC3B), co umożliwia zaawansowane funkcje L2/L3.

2. Wydajność i przepustowość

• Zintegrowany fabric przełączający o przepustowości 720 Gbps.

• Może obsługiwać wysoką wydajność routingu i przełączania dzięki MSFC3 / PFC3B.

3. Porty i interfejsy

• 2 × Gigabit Ethernet uplink: jeden port SFP (1 Gb), drugi port konfigurowalny jako SFP lub RJ-45 (10/100/1000).

• 1 port konsoli (RS-232).

• Dwa gniazda CompactFlash typu II do pamięci flash.

4. Pamięć

• 512 MB DRAM dla procesora routingu (MSFC) oraz 512 MB DRAM dla silnika przełączania (PFC). ascendtech.com+1

• Możliwość rozbudowy pamięci DRAM (np. do 1 GB w niektórych wariantach).

5. Funkcje wysokiej dostępności i niezawodności

• Obsługa trybów redundancji: możliwe zastosowanie drugiego modułu SUP (redundantny nadzór).

• Obsługuje OIR (Online Insertion and Removal) – moduł można wymieniać bez wyłączania całego przełącznika.

• Mechanizmy typu SSO + NSF (Stateful Switchover + Nonstop Forwarding) – zapewniają ciągłość działania.

6. Bezpieczeństwo i polityki

• Obsługa zaawansowanych funkcji bezpieczeństwa: ACL, QoS, polityki ruchu dzięki PFC3B.

• Wsparcie dla tunelowania GRE, ochrony CPU (rate limiting), uRPF i inne mechanizmy zabezpieczające.

7. Wymagania i zgodność

• Wymaga określonej wersji oprogramowania Cisco IOS: minimalnie 12.2(17d)SXB1 dla tego modelu.

• Kompatybilny z szafami/szwachami Catalyst 6500 / 7600.

• Wymaga szybkiego wentylatora (fan tray) oraz odpowiedniego zasilania w chassis.

8. Zużycie energii i warunki fizyczne

• Pobór mocy: ok. 282 W w typowej pracy (z PFC3B / MSFC3).

• Temperatura pracy: 0–40 °C.

• Wymaga odpowiednich fan trayów w chassis dla chłodzenia.

9. Typowe zastosowania

• Stosowany w dużych sieciach korporacyjnych lub data center, jako serce przełączania i routingu w szafowych przełącznikach Catalyst.

• Idealny, gdy wymagana jest duża przepustowość, redundancja i zaawansowane funkcje QoS / polityk bezpieczeństwa.

• Może być częścią architektury z nadmiarowym nadzorem (redundant supervisor) w celu minimalizowania przestojów.
