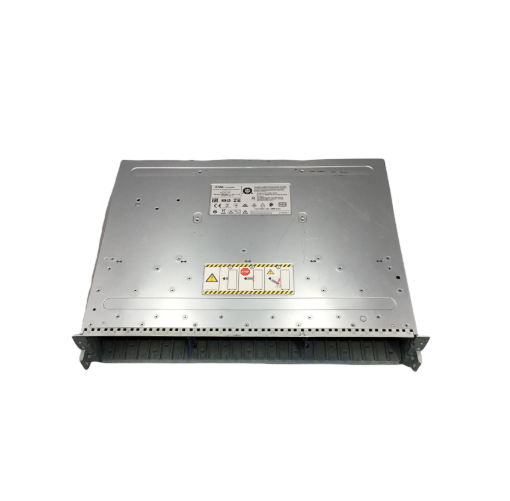

Dell EMC TAE SAS 12G 25x SFF, 303-396-000B

Konstrukcja i obudowa

• Typ: Rack-mounted storage enclosure (półka dyskowa / DAE / TAE)

• Format: 2U (typowa wysokość półek 25× SFF)

• Montaż: szafa rack 19″

• Front: 25 zatok na dyski SFF 2.5″

• Tył: 2 gniazda na kontrolery LCC + miejsca na zasilacze i wentylatory

2. Zatoki dyskowe

• Liczba kieszeni: 25 × SFF 2.5″

• Obsługiwane dyski:

  • SAS 6 Gb/s lub 12 Gb/s (zależnie od kontrolera)

  • SSD 2.5″ SAS

  • (Możliwa obsługa SATA przez interposer – zależy od modelu)

• Wymiana dysków: Hot-Swap

3. Kontrolery

• Zainstalowane: 2 × LCC SAS Controllers

• Numer części: 303-396-000B

• Funkcje:

  • Redundantna architektura Dual-Path

  • Obsługa rozszerzeń dla systemów EMC Unity / VNX / DAE

  • Porty SAS dla połączenia z macierzą nadrzędną

  • Automatyczne przełączanie w przypadku awarii jednego kontrolera (failover)

4. Interfejsy i połączenia

• Typ połączeń: SAS (High-Speed Serial Attached SCSI)

• Złącza: 4× porty SAS (w zależności od wersji kontrolera)

• Kompatybilność:

  • EMC Unity

  • EMC VNX / VNXe (wybrane konfiguracje)

  • DAE / TAE z kontrolerami SAS 12G

5. Zasilanie i chłodzenie

• Ilość zasilaczy: typowo 2× PSU – redundancja 1+1

• Typ: hot-swap

• Wentylatory: redundantne moduły chłodzenia

• Wymiana: hot-swap

6. Wymiary i masa (typowe dla obudów TAE 25× SFF)

(Brak oficjalnych danych producenta dla modelu TAE, stosowane parametry z Unity 25-bay)

• Wysokość: 2U (ok. 8,6 cm)

• Szerokość: 44,5 cm (standard 19”)

• Głębokość: ok. 50–55 cm

• Waga:

  • Pusta obudowa: ~15–18 kg

  • Pełna (25 dysków + PSU + kontrolery): 25–30 kg

7. Funkcje i cechy systemowe

• Redundantne ścieżki danych (dual LCC)

• Obsługa multipath

• Wysoka gęstość upakowania dysków

• Idealna jako półka rozszerzeń storage (tier-0 / tier-1 / tier-2)

• Zgodność z ekosystemem EMC

8. Zastosowania

• Macierze dyskowe klasy enterprise

• Rozszerzenia pamięci masowej dla centrów danych

• Wirtualizacja (VMware/Hyper-V)

• Backup, archiwizacja, środowiska bazodanowe

• Systemy wymagające dużej liczby szybkich dysków SAS/SSD
